펌프 수리점에 무엇이 가장 많이 죽는지 물어보세요태양열 펌프그리고 당신은 다른 어떤 것보다 훨씬 더 자주 한 가지 대답을 얻게 될 것입니다. 물 없이 회전하는 펌프는 몇 분, 때로는 몇 초 만에 냉각, 윤활 및 모터를 잃습니다. 좋은 소식은 연습 실행이 전체 시스템에서 가장 예방 가능한 오류이기도 한다는 것입니다. 거의 모든 최신 태양광 펌프 컨트롤러에는 보호 기능이 내장되어 배송됩니다. 문제는 대부분의 사용자가 제대로 연결하지 않고, 임계값을 설정하지 않으며, 경보가 알려주는 내용을 전혀 이해하지 못한다는 것입니다. 이 가이드에서는 시운전 보호 및 컨트롤러 보호가 실제로 작동하는 방법, 올바르게 배선하는 방법, 현장에서 펌프를 정지시키는 경보 문제를 해결하는 방법에 대해 설명합니다. Taizhou Lead Pump Co., Ltd.는 펌프와 컨트롤러 모두 220W에서 15,000W까지의 태양광 펌프를 제작하므로 이 내용은 제품 브로셔가 아닌 공장 현장에서 작성된 것입니다.
수중 펌프가 물 속에 사는 데에는 이유가 있습니다. 주변의 물은 동시에 세 가지 일을 합니다. 모터를 냉각시키고, 베어링과 씰에 윤활유를 바르고, 열을 운반합니다. 수위가 낮아지고 펌프가 계속 작동하면 세 개 모두 동시에 멈춥니다. 공회전 모터는 1분 이내에 위험한 온도에 도달할 수 있으며, 하루 종일 무인으로 작동하는 태양광 펌프는 스위치를 누르기 위해 옆에 서 있는 작업자가 없습니다.
태양광 시스템에는 드라이런이 발생하는 세 가지 일반적인 원인이 있습니다.
· 우물 감소 — 펌프는 우물이 다시 채울 수 있는 것보다 더 많은 양을 공급하므로 수위가 취수구 아래로 떨어집니다.
· 낮은 수위 — 계절적 가뭄 또는 탱크/강 수원이 예상보다 빨리 비워지는 경우.
· 프라임 손실(표면 펌프) — 공기가 흡입 라인으로 들어가고 펌프가 공기 속에서 회전하며 과열됩니다.
태양광 펌프는 햇빛이 있을 때마다 작동하기 때문에 누군가가 눈치채기 전에 드라이 런(dry run)이 몇 시간 동안 쉽게 지속될 수 있습니다. 이것이 보호가 선택 사항이 아닌 이유입니다. 이는 시스템에서 가장 중요한 단일 액세서리입니다.

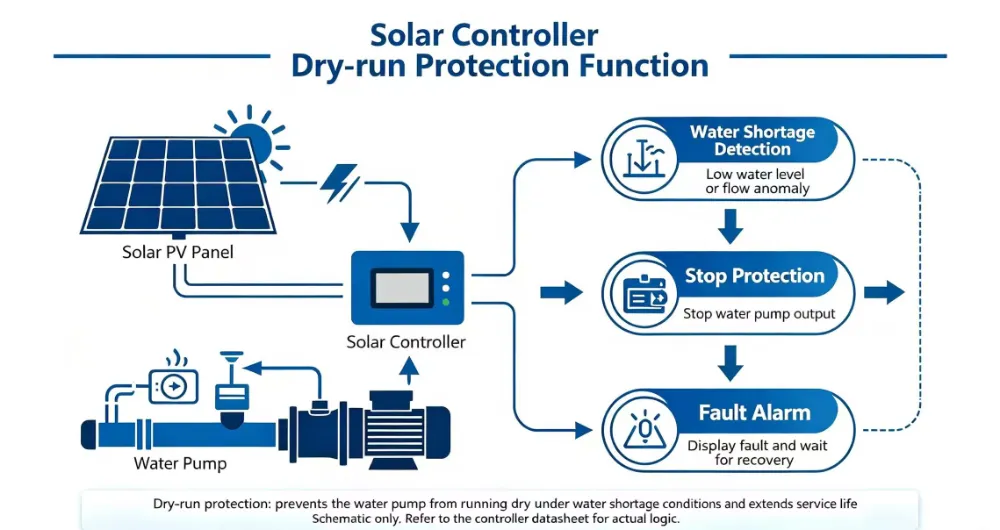

테스트 실행 이벤트를 감지하기 위해 특수 센서가 필요하지 않습니다. 컨트롤러는 이미 모터의 전기적 동작을 통해 이를 '확인'할 수 있습니다. 대부분의 리드 펌프 컨트롤러는 다음 방법 중 하나 이상을 사용합니다.
|
방법 |
측정 대상 |
펌프가 건조한지 판단하는 방법 |
|
부족전류 감지 |
모터 전류(암페어) |
건식 펌프가 언로드되고 전류가 설정된 임계값 아래로 떨어집니다. |
|
과전류/과부하 |
모터 전류(암페어) |
때때로 건식 펌프는 과열로 인해 더 많은 양을 끌어옵니다. 또한 용지 걸림을 표시합니다. |
|
속도/주파수 모니터링 |
모터 RPM 또는 드라이브 주파수 |
비정상적인 속도 변화는 부하 손실 또는 캐비테이션을 나타냅니다. |
|
전력(와트) 임계값 |
순시전력 |
전력이 어레이의 예상 곡선 아래로 떨어짐 |
|
MPPT 전압 창 |
DC 버스 전압 |
MPPT 창 외부의 전압 붕괴 또는 비정상적인 상승 |
|
수위 스위치 |
플로트/전극/프로브 |
직접: 프로브 아래로 물이 떨어지면 접점이 열립니다. |
영리한 부분은 '자동 재시작' 논리입니다. 컨트롤러가 드라이런 상태로 트립될 때 단순히 정지하고 포기하는 것이 아닙니다. 설정된 간격(일반적으로 5, 15, 30 또는 60분) 동안 기다린 후 다시 시도합니다. 물이 다시 돌아오면 펌프가 자동으로 재개됩니다. 수동으로 재설정하거나 우물로의 낭비가 필요하지 않습니다. 그렇지 않은 경우 펌프를 보호하고 다시 기다립니다. 이 사이클은 물이 돌아올 때까지 반복됩니다.
드라이런(Dry Run)은 위협 중 하나일 뿐입니다.태양열 펌프얼굴. 잘 설계된 컨트롤러는 여러 보호 계층을 쌓습니다.
|
보호 |
보호합니다 |
일반적인 동작 |
|
공회전/저전류 |
물 없이 달리다 |
트립 + 시간에 따른 자동 재시작 |
|
과전류/과부하 |
잼, 모래, 기계식 자물쇠 |
트립, 몇 번 다시 시도한 후 잠김 |
|
과전압 |
높은 개방 회로 패널 전압, 서지 |
전압이 정상화될 때까지 정지 |
|
저전압 |
약한 태양, 죽어가는 어레이, 긴 케이블 드롭 |
전압이 회복될 때까지 펌프를 일시 중지합니다. |
|
과열 |
컨트롤러 또는 모터 과열 |
용량 감소 또는 중지, 냉각되면 재개 |
|
역극성 |
설치 시 잘못된 PV 배선 |
수정될 때까지 시작을 거부합니다. |
|
MPPT 추적 |
빛의 불일치, 부분적인 음영 |
최대 전력점을 지속적으로 탐색 |
|
소프트 스타트/램프 |
수격 현상, 서지 전류 |
시작할 때마다 모터를 점진적으로 증가시킵니다. |
|
번개/서지 |
긴 패널 실행 시 스파이크 발생 |
서지 어레스터 + 내부 MOV 클램프 |
전자식 공회전 감지는 펌프가 공회전을 시작한 후에 반응합니다. 수위 제어가 더 좋습니다. 그 일이 발생하기 전에 펌프를 정지시킵니다. 두 가지 일반적인 방법이 있으며 둘 다 일반적으로 컨트롤러의 레벨 터미널에 직접 연결됩니다.
기계식 플로트가 수면을 타고 이동합니다. 레벨이 설정점 아래로 떨어지면 접점이 열리거나 닫히고 컨트롤러가 펌프를 중지합니다. 플로트는 저렴하고 견고하며 이해하기 쉽습니다. 낮은 수준의 차단을 위해 우물 아래 하나를 사용하고 높은 수준의 차단을 위해 탱크에 하나를 사용하여 탱크가 넘치지 않도록 합니다.
2개 또는 3개의 스테인리스 프로브를 원하는 절단 깊이까지 낮춥니다. 물은 그들 사이에 저전압 회로를 완성합니다. 레벨이 떨어지고 회로가 끊어지면 펌프가 정지됩니다. 프로브에는 움직이는 부품이 없으므로 플로트가 달라붙을 수 있는 더럽거나 잔해가 많은 물에 적합합니다.
리드 펌프 컨트롤러에서 레벨 입력은 일반적으로 저전압(만져도 안전함)이며 배선에 따라 '가까운 실행' 또는 '실행할 수 있는 개방'으로 구성할 수 있습니다. 어떤 방법을 사용하든 유선으로 연결된 레벨 스위치와 컨트롤러의 전자 드라이런 감지 기능은 두 개의 독립적인 보호 계층, 즉 무인 태양광 펌프를 작동 상태로 유지하는 벨트와 버팀대를 제공합니다.
전자제품은 많은 일을 할 수 있습니다. '드라이런' 문제의 상당 부분은 실제로 우물 자체의 설치 문제입니다.
· 펌프를 충분히 깊게 설정하십시오. 취수량은 예상되는 가장 낮은 동적 수위보다 훨씬 낮아야 하며 계절에 따라 감소할 여유가 있어야 합니다.
· 흡입 공간에 주의하세요. 모래와 침전물이 흡입되지 않도록 우물 바닥 위에 적당한 간격을 두십시오.
· 펌프를 잘 맞춰서 생산량을 맞추세요. 펌프가 유정을 재충전할 수 있는 것보다 크면 하루 종일 유정을 끌어내리고 트립을 방지할 수 있습니다. 이는 최대 수요뿐만 아니라 복구율에 맞는 크기입니다.
· 여름 하락세를 지켜보세요. 우기에 대처하는 우물은 건기에는 부족할 수 있습니다. 컷아웃 프로브를 낮추거나 드라이런 간격을 더 높게 설정하십시오.
· 표면 펌프의 경우 흡입 라인을 밀폐 상태로 유지하십시오. 모든 공기 누출은 프라임을 깨고 드라이 런을 모방합니다.
태양광 펌프는 긴 케이블 끝 부분에 위치하는 경우가 많습니다. 특히 어레이가 표면에 있고 펌프가 시추공에서 수백 미터 아래에 있는 수중 장치의 경우 더욱 그렇습니다. 이 거리는 첫날부터 설계할 가치가 있는 두 가지 문제를 야기합니다.
· 전압 강하. 얇거나 너무 긴 케이블은 조용히 전압을 훔칩니다. 펌프는 어레이가 생산하는 것보다 적게 보고 느리게 작동하거나 저전압 보호의 가장자리에서 작동합니다. 도체의 크기를 넉넉하게 조정하고 실행을 최대한 짧게 유지하십시오.
· 서지와 번개. 패널에서 컨트롤러로의 긴 실행은 유도된 스파이크를 포착합니다. 컨트롤러에 서지 방지기를 장착하고, 펌프 본체와 패널 프레임을 접지하고, 어레이 배선을 깔끔하게 유지하십시오.
· 극성이 정확하고 단자가 단단해야 합니다. 역극성은 가장 일반적인 설치 오류입니다. 처음 전원을 켜기 전에 두 번 확인하고 모든 단자에 적절한 토크를 가하십시오.
케이블 크기 및 전압 강하 계산에 대한 전용 기사태양열 펌프오고있다; 현재 규칙은 간단합니다. 약간의 구리를 절약하기 위해 케이블 크기를 축소하지 마십시오. 손실은 시스템 수명 동안 화창한 시간마다 지불되기 때문입니다.
역설적이게도 대형 펌프는 보호 기능이 지속적으로 작동하는 일반적인 원인입니다. 펌프가 우물이 공급할 수 있는 것보다 훨씬 강하면 몇 분 안에 수위가 낮아지고, 드라이런 보호 기능이 작동하고, 우물이 천천히 회복되고, 주기가 반복됩니다. 즉, 펌프는 펌핑하는 대신 오후 시간을 트립으로 보내게 됩니다. 해결 방법은 보호를 비활성화하는 것이 아니라(절대 그렇게 하지 않음) 다음을 수행하는 것입니다.
· 유량의 실제 재충전 속도와 일치하는 모델을 선택하세요.
· 가변 속도/MPPT 드라이브를 사용하면 레벨이 떨어질 때 펌프가 멈추지 않고 속도가 느려집니다.
· 자동 재시작 간격을 더 길게 설정하면 우물이 시도 사이에 복구할 시간을 가질 수 있습니다.
· 수요를 직접 맞추려고 하기보다는 저장 탱크를 추가하고 펌프를 작동하여 탱크를 채웁니다.
|
징후 |
원인일 가능성이 가장 높음 |
해야 할 일 |
|
펌프가 시작되지 않고 디스플레이가 표시되지 않음 |
어레이 전압/극성/퓨즈 없음 |
컨트롤러의 PV 전압 확인, 극성 확인, 퓨즈 확인 |
|
시작했다가 몇 초 내에 중지됩니다. |
실제 테스트 실행 또는 임계값이 너무 빡빡함 |
수위를 확인하세요. 젖은 경우 저전류 임계값을 약간 완화하거나 재시작 시간을 늘립니다. |
|
느리고 약한 흐름을 실행합니다. |
저전압(케이블 강하, 약한 햇빛) |
케이블 단축/크기 확대, 어레이 점검, 패널 청소 |
|
과전류 트립 |
모래, 걸림 또는 마모된 임펠러 |
펌프를 당겨서 검사하고, 연마재가 있는지 확인하고 흡입구를 청소하십시오. |
|
정오에 과열 정지 |
직사광선이 닿는 곳, 공기 흐름이 좋지 않은 컨트롤러 |
컨트롤러 차광, 환기 개선, 과부하 점검 |
|
매일 같은 시간에 정차 |
레벨 스위치 또는 하락점에 도달함 |
프로브 낮추기/컷아웃 레벨 조정, 펌프 크기 검토 |
|
빈번한 재시작 사이클링 |
펌프에 비해 너무 약해요 |
펌프 크기를 조정하거나 재시동 간격을 늘립니다. 저장용량 추가 |
|
드라이런 보호 기능이 전혀 없음 |
기능이 연결되지 않았거나 비활성화되었습니다. |
레벨 스위치를 연결하고 드라이런 감지를 활성화합니다. 보호되지 않은 상태에서는 절대 실행되지 않습니다. |
오류 코드는 컨트롤러 모델에 따라 다릅니다. 항상 설치 기록과 함께 컨트롤러 설명서를 보관하고, 만지기 전에 배선을 사진으로 찍어두십시오. 확실하지 않은 경우 코드와 짧은 비디오를 공장으로 보내십시오. Lead Pump는 중국어, 영어 및 프랑스어로 고객을 지원합니다.
· 현실적인 자동 재시작 간격이 선택된 상태에서 테스트 실행 감지가 활성화되었습니다.
· 유정 아래에 장착된 낮은 수준의 컷아웃 프로브 또는 플로트.
· 저장 탱크에 하이 레벨 차단 플로트가 장착되어 있습니다.
· 펌프는 최저 계절 수위 아래로 설정되며 여유가 있습니다.
· 케이블 크기는 실행에 적합합니다. 단자에 토크가 가해졌습니다.
· 서지 방지기 장착; 펌프 및 패널 프레임이 접지되었습니다.
· 컨트롤러에 그늘이 있고 통풍이 잘 됩니다.
· 펌프 유량은 우물의 회수율과 일치합니다.
· 설치 장소 근처에 저장된 수동 및 오류 코드 목록.
· 1. 계속 작동하기 때문에 테스트 실행 보호를 비활성화합니다. 대신 원인을 해결하고 보호를 수행하지 마십시오.
· 2. 약한 우물에 비해 너무 큰 펌프를 구입하여 시즌 내내 여행으로 인한 어려움을 겪습니다.
· 3. 레벨 스위치를 장착하지 않고 전자 감지에만 의존합니다.
· 4. 컷아웃 프로브를 너무 높게 설정하면 물이 아직 남아 있는 동안 펌프가 멈춥니다.
· 5. 오후에 저전압 보호 기능이 작동하도록 케이블 크기를 줄입니다.
· 6. 컨트롤러를 햇볕에 놔두고 펌프가 과열되었다고 비난합니다.
· 7. 장시간 노출된 패널 작동 시 서지 보호 기능이 없습니다.
· 8. 장기간 건조한 후 수위를 확인하기 전에 펌프를 시동하십시오.
A: 기술적으로는 그렇습니다. 실제로는 전혀 그렇지 않습니다. 시험 운전은 몇 분 만에 모터를 파괴할 수 있으며,태양열 펌프무인으로 실행합니다. 모든 리드 펌프 컨트롤러에는 드라이런 감지 기능이 포함되어 있으므로 항상 배선하고 활성화하십시오.
A: 멈추고 설정된 간격(보통 5~60분) 동안 기다린 다음 자동으로 다시 시작하여 물이 되돌아왔는지 테스트합니다. 그렇지 않은 경우 다시 펌프를 보호하고 기다립니다. 수동 재설정이 필요하지 않습니다.
A: 이상적으로는 그렇습니다. 레벨 스위치는 펌프가 마르기 전에 펌프를 정지시킵니다. 전자 감지는 레벨이 예상보다 빠르게 떨어지는 경우를 대비한 백업입니다. 두 개의 독립 레이어가 하나보다 안전합니다.
A: 거의 항상 펌프가 우물의 회수율보다 크기 때문에 우물을 끌어내립니다. 펌프 크기를 조정하고 가변 속도 컨트롤러로 속도를 늦추거나 재시작 간격을 연장하십시오. 보호 기능을 비활성화하지 마십시오.
A: 오류 코드나 상태를 통해 알 수 있습니다. 공회전은 일반적으로 수위가 낮거나 장기간 펌핑한 후에 발생합니다. 저전압은 일반적으로 오후나 긴 케이블 연결 시 나타납니다. 위의 문제 해결 표에는 증상과 원인이 매핑되어 있습니다.
답: 그렇습니다. 하이브리드 펌프는 공회전, 과전압/저전압, 과전류 및 과열과 같은 동일한 컨트롤러 보호 기능을 유지하며 태양광 및 주전원/발전기 입력 간에 간단히 전환합니다.
A: CE, RoHS 및 ISO 9001:2015 인증, 2년 펌프 본체 보증 및 1년 컨트롤러 보증 포함 - 결함이 있는 장치는 교체됩니다(FOB 중국, 질문 없음).
A: 예. 테스트용으로 1~5개 단위입니다. 도매는 모델당 50개 이상이며 OEM은 맞춤형 브랜딩, 포장 및 전압/주파수를 포함하여 모델당 50개부터 시작됩니다.
· 샘플 주문: 테스트용 1~5개.
· 도매: 모델당 50개 이상.
· OEM: 맞춤형 브랜딩, 포장 및 전압/주파수 옵션을 갖춘 모델당 최소 50개 단위입니다.
Taizhou Lead Pump Co., Ltd.는 중국의 핵심 펌프 제조 지역인 저장성 타이저우에 본사를 두고 있으며 10년 이상 펌프 R&D 및 생산에 주력해 왔습니다. 제품 범위는 3인치, 4인치 및 6인치 태양열 수중 깊은 우물 펌프, 태양열 표면 펌프, 스크류 펌프, 원심 펌프, 자흡식 펌프, 하수 펌프, 분수 펌프 및 팽창 탱크를 포함하여 220W ~ 15,000W입니다. 모든 제품은 CE, RoHS 및 ISO 9001:2015 인증을 받았습니다.
Lead Pump는 나이지리아, 탄자니아, 케냐, 남아프리카, 가나 및 카메룬에 현지 회사 계정을 보유하고 있으므로 아프리카 딜러는 현지 통화로 지불할 수 있습니다. 기술 지원은 중국어, 영어, 프랑스어로 제공되며 영업일 기준 15~25일 내에 배송됩니다.
